パネルサーボ紙プリーツ生産ライン 角形エアフィルタープリーツ機

1
MOQ
$20000~30000
価格
パネルサーボ紙プリーツ生産ライン 角形エアフィルタープリーツ機
特徴 ギャラリー 製品の説明 見積依頼
特徴
仕様
コンピュータ化された: はい
保証時間: 1年
紙折り高さ: 20～60mm
最大濾紙幅: 90～320mm
生産速度: 5～50m/分
コンベアベルト速度: 0～8m/分
ハイライト:

角型エアフィルタープリーツマシン

,

パネルサーボ紙プリーツライン

,

フィルター紙プリーツ生産機
基本情報
起源の場所: 安徽省、中国
ブランド名: TONGCHEN
証明: ISO
モデル番号: TC-5569
お支払配送条件
パッケージの詳細: 木箱
受渡し時間: 30
支払条件: T/T
供給の能力: 15
製品の説明
パネルサーボ紙プリーツ生産ライン スクエアエアフィルタープリーツ機
パネルサーボ紙プリーツ生産ラインは、自動給紙、加湿、インプリント、サーボ接着、折り畳み、成形、コンベヤ搬送を統合しています。従来の蒸気加熱に代わる先進的なスプレーシステムを採用し、安定した湿度と優れた折り畳み形成を保証します。
デュアルサーボグルーガンシステムは、直角、斜角、両面斜角など、複数の接着方法をサポートします。タッチ操作可能なPLCシステムにより、簡単な操作、正確な折り畳み高さ、均一なプリーツ間隔、および5〜50 m/分の高速生産を実現します。
この生産ラインは、パネルタイプのフィルターペーパーの大量生産において、優れたプリーツ品質で卓越した性能を発揮します。
製品仕様
紙折り高さ 20-60 mm
最大フィルターペーパー幅 90-320 mm
生産速度 5-50 m/min
コンベヤベルト速度 0-8 m/min
ホットメルトグルーマシン容量 10L
機械寸法 (長さ×幅×高さ) 6200mm × 16000mm × 1400mm
総消費電力 9 kW
圧縮空気供給 1 m³/min
メインモーター出力 1.1 kW
コンベヤモーター出力 0.55 kW
グルー注入サーボモーター出力 2×400 kW
グルーマシン出力 6.4 kW
機械重量 600 kg
作動空気圧 0.6 MPa
電源電圧 380V / 50Hz

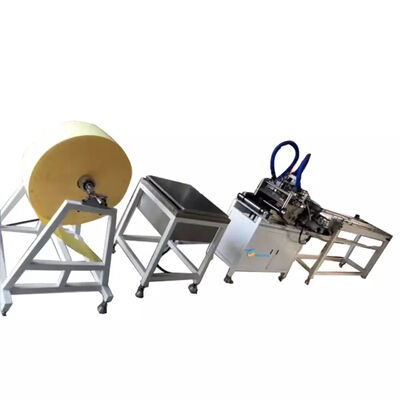

パネルサーボ紙プリーツ生産ライン 角形エアフィルタープリーツ機 0
性能パラメータ
装置仕様: 最大折り幅 320mm
従来の蒸気加熱に代わる最も先進的なスプレーシステムを採用
折り高さ: 20-60mm (ローラー交換が必要)
折り畳みの平坦性: 非常に滑らか
プリーツ間隔: 均一、輸入ローラープロセスで製造
生産速度: 5m-50m/分
ホットメルトグルーマシン容量: 10L
グルーガン性能: デュアルサーボモーター、PLC/タッチスクリーン制御、直角/斜角/両面接着
折り畳みローラーシステム: ガイドレール調整
予熱時間: タイマースイッチ付き30分
フルタッチスクリーン操作
中国で最も先進的なプリーツ機の1つ
構成リスト
モーター構成
フルデジタルサーボモーター (ブランド: Delta, 台湾); 三相モーター (ブランド: Huanxin, 台湾)。
タッチスクリーン構成
7インチタッチスクリーン、ブランド: 台湾Weintek。
PLCプログラマブルコントローラー
4軸制御ユニット、ブランド: 台湾Delta。
周波数インバーター
国内ブランドKerun。
電気部品
カスタム高精度近接スイッチ、輸入近接スイッチ、リレー、および小型電気部品。
機械部品
硬質クロムメッキシャフト; その他の部品は標準的な黒化処理。
グルーマシンシステム
10kgグルーマシン1台、独立したグルーホース2本、グルーガン2本。
計器標準部品
計器は論理的に配置され、分解が容易です。
用途
  • 自動車用パネルエアフィルター
  • HVACおよび家庭用空気清浄フィルター
  • 産業用空気ろ過製品
  • 環境および除塵システム用プリーツフィルターペーパー
  • フラットパネル、スクエア、および長方形フィルターメディアの製造
生産ラインビュー

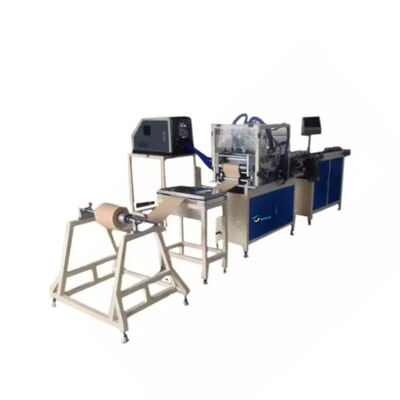

パネルサーボ紙プリーツ生産ライン 角形エアフィルタープリーツ機 1
メーカープロフィール
蚌埠通辰自動化技術設備有限公司は、中国の主要な交通ハブおよび産業センターである蚌埠に戦略的に位置しています。当社は、高度なフィルター生産設備の研究、開発、設計、製造を専門とし、国内市場の需要と国際基準の両方を満たす実用的で効率的なソリューションを提供しています。
製品範囲
  • 紙折り畳み装置および回転機
  • ディーゼルエンジンおよび大型エアフィルター生産設備
  • パーティションレスおよびパーティションフィルター生産設備
  • プリーツ機およびガラス繊維ストリップ生産ライン
私たちは、製品の品質と包括的なサービスを優先し、グローバル市場におけるお客様のブランド競争力を強化します。通辰テクノロジーは、最も信頼できる機械ソリューションプロバイダーおよび長期的なビジネスパートナーとなることをお約束します。
施設概要
パネルサーボ紙プリーツ生産ライン 角形エアフィルタープリーツ機 2
