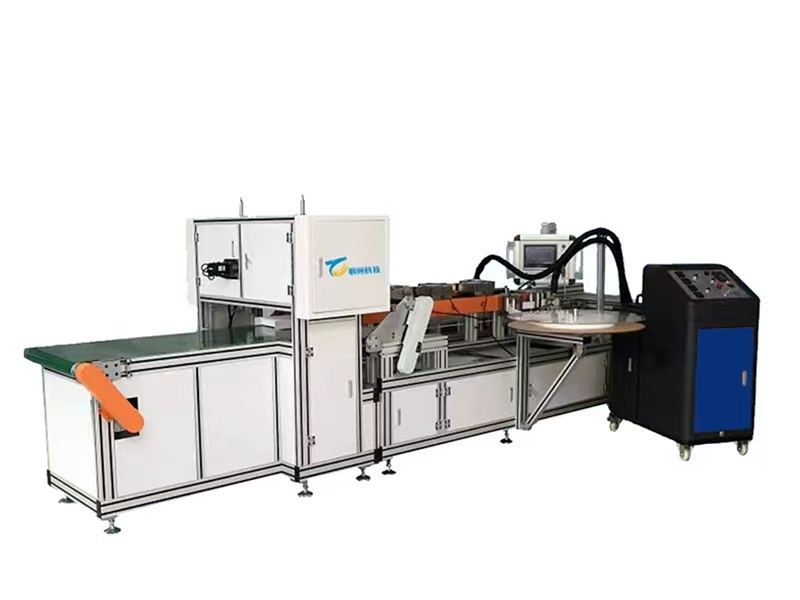

全自動連続エッジグルーイングマシンは、エアフィルター、工業用パネル、および一貫したエッジバンディングを必要とする多層材料向けに設計された高性能自動エッジシーリングシステムです。完全なサーボシステム、同期コンベアベルト技術、および30Lホットメルトグルーユニットを搭載し、この装置は、手作業の介入を最小限に抑えながら、正確な接着剤塗布を実現します。インテリジェントな切断、自動冷却、均一な接着剤塗布制御により、この生産ラインは、エネルギー効率と安定した性能を確保しながら、生産性を大幅に向上させます。
| 項目 | 仕様 |
|---|---|
| 最大折り畳み幅 | 100～500 mm |
| 生産速度 | 1～5 m/分 |
| サーボモーター出力 | 0.75 kW × 3 |
| 追加サーボモーター | 0.4 kW × 1 |
| 接着剤塗布幅 | 13～65 mm（調整可能） |
| エッジストリップ幅 | 12～70 mm |
| ホットメルトグルータンク容量 | 30 L |
| 電源 | 380V / 50Hz |
| 総電力 | 15 kW |
| 寸法 | 6000 × 2000 × 1800 mm |
| 接着剤予熱時間 | 30分 |
| 冷却方法 | 自動冷却 |
| コンポーネント | 仕様 |
| サーボモーターとドライブ | INOVANCE（4セット） |
| 高精度減速機 | NUSTA |
| 制御インターフェース | 10インチINOVANCEタッチスクリーン |
| PLCシステム | INOVANCE 5軸プログラマブルコントローラー |
| 機械構造 | 強化アルミニウム/鉄、クロムメッキシャフト、黒色酸化処理 |
| 空気圧コンポーネント | 国産シリンダー、ソレノイドバルブ、圧力調整器 |
| ベアリング | ハービンベアリング |
| 接着剤塗布システム | 30Lホットメルトグルーマシン + 2つのスクレーピングユニット |
同期ベルト搬送による両面自動エッジグルーイング
長時間の連続運転に対応する30L大容量ホットメルトグルーマシン
正確な長さ制御のためのサーボ駆動自動エッジストリップ切断
さまざまなフィルターサイズに対応する調整可能な接着剤塗布幅（13～65 mm）
安定した接着剤固化のための自動冷却システム
最大5 m/分の高速出力
直感的なパラメータ設定を備えた10インチタッチスクリーン制御
一貫した精度を保証するフルINOVANCEサーボシステム
クロムメッキシャフトと黒色酸化処理による強化構造設計
均一な接着剤厚さによる省エネ運転
全自動プロセスにより人件費を削減
正確なサーボ制御による高い接着一貫性
15 kWの電力構成による高速かつ安定した生産
高品質のアルミニウム/鉄構造プロファイルを使用した長期的な耐久性
PLC制御タッチスクリーンによる簡単なセットアップと操作
調整可能な塗布幅によるクリーンで均一な接着剤塗布
アクセスしやすい機械的および電気的レイアウトによる低メンテナンス
大量生産に最適で、速度と精度を同時に向上
このマシンは、正確な連続エッジグルーイングを必要とする業界に最適です。
エアフィルター製造（一次、中、高効率フィルター）
自動車用フィルターのエッジシーリング
工業用パネルのエッジバンディング
家電フィルターの製造
HEPAおよびHVACフィルター生産ライン
複合材料の接着
包装および断熱材
多層紙および不織布材料のエッジシーリング
ろ過、環境機器、自動車部品、自動組立ラインを専門とする工場に最適です。
