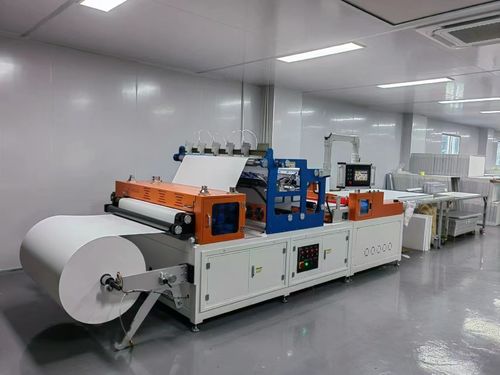

全自動回転式HEPA空気繊維ガラス紙ミニプレート機

May 22, 2025

ケーススタディ:HEPA全自動回転型HDAF紙折りたたみ生産ライン

クライアントプロファイル
建設機械と工業機器のための重用空気のフィルタリングソリューションを専門とするドイツの主要産業フィルタメーカーです厳格なISO16890効率基準を満たす大型形式のHDAF (高密度空気フィルター) 要素のための精密折りたたみソリューション.

プロジェクトの要求

600~1000mmの幅のフィルター紙を 12~50mmの高さで均質な折り紙に折りたたむ.
厳しい環境での構造的整合性を維持しながら 25-35m/min の生産速度を達成する.
折りたたみの際に紙の損傷を防ぐために,事前加熱と蒸気コンディショニングを統合します.

主要なイノベーション

精密折りたたみ技術
- パネウマティック前切断: 調整可能な丸いナイフで均質な圧力が保たれ,フィルター紙の幅が30mmまでで,クリーンで,刺さりのない刃が確保されます.
- 蒸気冷却と予熱: 2段階処理により紙繊維が柔らかくなり,折りたたみの際に破裂を軽減し,厚い媒体でも一貫した折りたたみの形成が可能になります.
- 装置の収集システム: 機械化されたギア爪子 (ギア爪) は,高効率の空気流のために重要な平坦で直線な折りたたみを維持しながら,折りたたみの速度を加速します.
構造的多様性
- パーソナライズ可能なロールデザイン: 選択可能な"S"泡やダイヤのパターンを持つロールは,折りたたみ間の均一な空気の隙間を作り,従来のデザインと比較して,塵を保持する能力を20%向上させます.
- モジュール式ローラー: 簡単に交換可能で,異なる折りたたみの高さやパターンに適応し,さまざまなフィルター仕様のための迅速なモデル変更をサポートします.
高度な自動化と信頼性
- 完全プロセス自動化: 自動カウント,折りたたみ,予熱,形成プロセスは,PLCによってリアルタイムに生産データを監視することで,手動介入を80%削減します.
- 工業級の建物: 重用アルミフレームと電圧塗装ロールは24時間24時間稼働し,使用寿命は10万時間以上です.

プロジェクトの成果

効率性: 日々のHDAF部品の生産を5000台から12,000台に増加し,精密な切断と折りたたみにより材料廃棄物の30%削減.
品質: ±1mmの折りたたみ高度の一貫性と99.5%の欠陥のない割合を達成し,重機械の過濾のためのEU認証要件を満たしています.
柔軟性: エグババター,工業用コンプレッサー,航空宇宙用地面サポート機器のフィルターを成功裏に生産し,顧客の市場範囲を拡大しました.

クライアントの証言
トンチェンの回転型折り畳みラインは HDAFの生産を変えました蒸気予熱とギア収集システムは紙の破裂を排除しましたモジュラルのロールは,OEMクライアントの異なるフィルターモデル間で迅速に切り替えることを可能にしました効率と品質の面で変革をもたらしました
ダイター・シュミットストラヘルンデス・ライト・フィルター・テク・インダストリアル・GmbH
